節點式光端機采用的技術是電信中常用的時分復用技術（TDM）和分插復用技術（ADM），具有節省光纖資源，延長傳輸距離等優點。

10節點級聯型光端機采用1.25G光傳輸平臺，在一芯光纖上可同時傳送10路視頻信號，支持節點數至少10個，級聯式光端機遠端設備可接入1——8路視頻信號，每一路視頻上行占用的通道號可以通過撥碼開關進行設置;局端設備可實時輸出10路視頻。

節點(級聯型)光端機采用模塊化設計方式，支持功能擴展。每個遠端機單個機盤上可以提供2 路RS-485/422共享數據，以及2 路獨立通道點到點數據/音頻信號。同時，每個遠端機和局端機都可以通過增加音頻/數據擴展盤的方式傳輸更多路數音頻、數據、開關量等信號。

節點光端機遠端設備可以選配光鏈路保護機盤，能自動隔離故障節點，確保其它節點機正常工作。級聯型光端機可以安裝網管插件，實現遠端機和局端機網管功能。兩種技術TDM和ADM的結合應用， 可以解決長距離傳輸，但容量偏小，最多只能傳輸16 路視頻信號。WDM 中的ADM 可以解決大容量問題，最大可傳輸128 路視頻信號，如果能將兩種技術結合起來應用，就有可能提供一個較完善的解決方案

光放大器的原理基本上是基于激光的受激輻射，通過將泵浦光的能量轉變為信號光的能量實現放大作用。光放大器自從1990年代商業化以來已經深刻改變了光纖通信工業的現狀。

分類

光放大器一般可以分為光纖放大器和半導體光放大器兩種。光纖放大器還可以分為摻鉺(Er)光纖放大器，摻鐠(Pr)光纖放大器以及拉曼放大器等幾種。其中摻鉺光纖放大器工作于1550nm波長，已經廣泛應用于光纖通信工業領域。摻鐠的放大器可以工作于1310nm波長，但是由于轉換效率不理想，現在仍然處于實驗室研究階段。拉曼放大器是近幾年開始商用化的一種新型放大器，主要應用于需要分布式放大的場合。半導體光放大器結構小巧，方便集成，一直被很多人看好。但是由于偏振效應不太理想，一直沒有大規模商用化。

原理

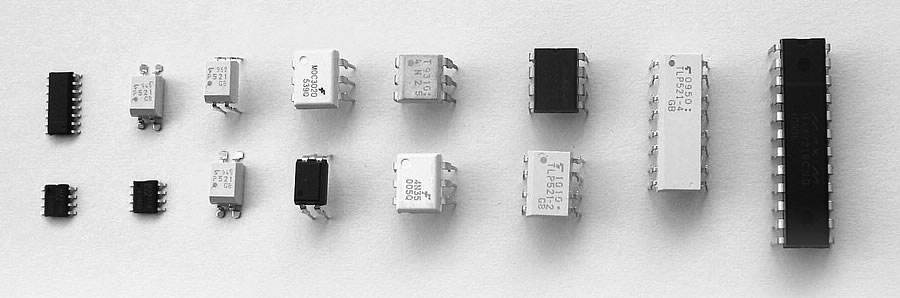

光耦合器對輸入、輸出電信號有良好的隔離作用，所以，它在各種電路中得到廣泛的應用。目前它已成為種類最多、用途最廣的光電器件之一。光耦合器一般由三部分組成：光的發射、光的接收及信號放大。輸入的電信號驅動發光二極管（LED），使之發出一定波長的光，被光探測器接收而產生光電流，再經過進一步放大后輸出。

概述

光耦合器一般由三部分組成：光的發射、光的接收及信號放大。輸入的電信號驅動發光二極管（LED），使之發出一定波長的光，被光探測器接收而產生光電流，再經過進一步放大后輸出。這就完成了電—光—電的轉換，從而起到輸入、輸出、隔離的作用。由于光耦合器輸入輸出間互相隔離，電信號傳輸具有單向性等特點，因而具有良好的電絕緣能力和抗干擾能力。又由于光耦合器的輸入端屬于電流型工作的低阻元件，因而具有很強的共模抑制能力。所以，它在長線傳輸信息中作為終端隔離元件可以大大提高信噪比。在計算機數字通信及實時控制中作為信號隔離的接口器件，可以大大增加計算機工作的可靠性。

光傳送網（OTN）是一種以波分復用與光信道技術為核心的新星通信網絡傳送體系，它由光分插復用、光交叉連接、光放大等網元設備組成，具有超大傳送容量，對承載信號語義透明性及在光層面上實現保護和路由的功能，是光互連網絡的基礎結構。

OTN的出現解決了由于電學器件處理能力的限制造成的“瓶頸”問題，而且提供了一種用于管理多波長、多光纖網絡帶寬資源的經濟有效的技術手段。OTN還具有吞吐量大、透明度高、兼容性好和生存能力強等優點，具有極其廣闊的應用前景和市場潛力。

分層結構

目前所知的光傳送網都是基于波分復用（WDM）技術 。WDM與光時分復用（OTDM)相比，不僅具有升級容易、投資小的優點，在組網中更具有TDM無法比擬的優勢。不同格式、速率的信號能夠方便地接入到WDM系統中進行混合傳輸。WDM信號的復用和解復用也很容易由無源器件完成。當一個區域內所有的光纖傳輸鏈路都升級為WDM傳輸時，在這些WDM鏈路的交叉處設置以波長為標志對光信號進行交叉連接的光交叉連接設備（OXC），那么就可以構成一個全光網絡。

與同軸電纜傳輸系統一樣，光網絡系統也需要將光信號進行耦合、分支、分配，這就需要光分路器來實現。光分路器又稱分光器，是光纖鏈路中最重要的無源器件之一，是具有多個輸入端和多個輸出端的光纖匯接器件，常用M×N來表示一個分路器有M個輸入端和N個輸出端。在光纖CATV系統中使用的光分路器一般都是1×2、1×3以及由它們組成的1×N光分路器。

工作原理

在單模光纖傳導光信號的時候，光的能量并不完全是集中在纖芯中傳播的，有少量是通過靠近纖芯的包層中傳播的，也就是說在兩根光纖的纖芯足夠靠近的話，在一根光纖中傳輸的光的模場就可以進入另外一根光纖光信號在兩根光纖中得到重新的分配。

類型

定義

協議轉換是一種映射，就是把某一協議的收發信息(或事件)序列映射為另一協議的收發信息序列。需要映射的信息為重要信息，因此協議轉換可以看作是兩個協議的重要信息之間的映射。所謂重要信息和非重要信息是相對而言的，要根據具體需要加以確定，選擇不同的重要信息作映射，會得到不同的轉換器。

路由器（Router）又稱網關設備（Gateway）是用于連接多個邏輯上分開的網絡，所謂邏輯網絡是代表一個單獨的網絡或者一個子網。當數據從一個子網傳輸到另一個子網時，可通過路由器的路由功能來完成。因此，路由器具有判斷網絡地址和選擇IP路徑的功能，它能在多網絡互聯環境中，建立靈活的連接，可用完全不同的數據分組和介質訪問方法連接各種子網，路由器只接受源站或其他路由器的信息，屬網絡層的一種互聯設備。

包括標準的以太網（10Mbit/s)、快速以太網（100Mbit/s）和10G（10Gbit/s）以太網。它們都符合IEEE802.3。

標準

IEEE802.3規定了包括物理層的連線、電信號和介質訪問層協議的內容。以太網是當前應用最普遍的局域網技術，它很大程度上取代了其他局域網標準。如令牌環、FDDI和ARCNET。歷經100M以太網在上世紀末的飛速發展后，千兆以太網甚至10G以太網正在國際組織和領導企業的推動下不斷拓展應用范圍。

當然開關量的“開”和“關”是電器最基本、最典型的功能。

開關量是指控制繼電器的接通或者斷開所對應的值，即“1”和“0”。

開關量是指非連續性信號的采集和輸出，包括遙信采集和遙控輸出。它有1和0兩種狀態，這是數字電路中的開關性質，而電力上是指電路的開和關或者說是觸點的接通和斷開。

一般開關量裝置通過內部繼電器實現開關量的輸出。

PON（無源光網絡）是指ODN（光配線網）中不含有任何電子器件及電子電源，ODN全部由光分路器（Splitter）等無源器件組成，不需要貴重的有源電子設備。一個無源光網絡包括一個安裝于中心控制站的光線路終端（OLT），以及一批配套的安裝于用戶場所的光網絡單元（ONUs）。在OLT與ONU之間的光配線網（ODN）包含了光纖以及無源分光器或者耦合器。

ATM (Asynchronous Transfer Mode)是異步傳輸模式，是國際電信聯盟ITU-T制定的標準。實際上在20世紀80年代中期，人們就已經開始進行快速分組交換的實驗，建立了多種命名不相同的模型，歐洲重在圖像通信，把相應的技術稱為異步時分復用(ATD)；美國重在高速數據通信，把相應的技術稱為快速分組交換(FPS)；國際電聯經過協調研究，于1988年正式命名為Asynchronous Transfer Mode (ATM)技術，推薦其為寬帶綜合業務數據網B-ISDN的信息傳輸模式。

ATM是一項數據傳輸技術，是實現B-ISDN的業務的核心技術之一。ATM是以信元為基礎的一種分組交換和復用技術，它是一種為了多種業務設計的通用的面向連接的傳輸模式。它適用于局域網和廣域網，它具有高速數據傳輸率和支持許多種類型如聲音、數據、傳真、實時視頻、CD質量音頻和圖像的通信。

ATM是在LAN或WAN上傳送聲音、視頻圖像和數據的寬帶技術。它是一項信元中繼技術，數據分組大小固定。你可將信元想像成一種運輸設備，能夠把數據塊從一個設備經過ATM交換設備傳送到另一個設備。所有信元具有同樣的大小，不像幀中繼及局域網系統數據分組大小不定。使用相同大小的信元可以提供一種方法，預計和保證應用所需要的帶寬。如同轎車在繁忙交叉路口必須等待長卡車轉彎一樣，可變長度的數據分組容易在交換設備處引起通信延遲。

ATM采用面向連接的傳輸方式，將數據分割成固定長度的信元，通過虛連接進行交換。ATM集交換、復用、傳輸為一體，在復用上采用的是異步時分復用方式，通過信息的首部或標頭來區分不同信道。

LTE技術概述

LTE(Long Term Evolution,長期演進)項目是3G的演進，LTE并非人們普遍誤解的4G技術，而是3G與4G技術之間的一個過渡，是3.9G的全球標準,它改進并增強了3G的空中接入技術，采用OFDM和MIMO作為其無線網絡演進的唯一標準，這種以OFDM/FDMA為核心…]]> http://m.crmxm.com.cn/blog/special_terms/427.html UC是什么？

UC的英文全稱是Unified Communication，中文名稱叫統一通信，是指把計算機技術與傳統通信技術融為一體的新通信模式，作為一種解決方案和應用，也有廠商稱之為統一通訊、統一溝通等。所謂統一通信，我們可以從兩個層面理解它，首先，它是“通信”，這里是指一種“通信”理念，而并不是指我們所說的固定電話、手機、郵件等通信手段，它摒棄了以“終端”作為通信單位的做法，轉而使“人”成為溝通的中心，所有的終端都將智能的為“人”提供最佳的通信手段，真正做到終端為“人”服務，而不是讓使用者淹沒在無數的終端海洋里，仍然無法做到快捷的溝通；其次，它是“統一”的，這里不再是指幾年前大家在討論的語音與數據網的“統一”，而是讓人們無論任何時間、任何地點，都可以通過任何設備、任何網絡，獲得數據、圖像和聲音的自由通信。也就是說，統一通信系統將語音、傳真、電子郵件、移動短消息、多媒體和數據等所有信息類型合為一體，從而為人們帶來選擇的自由和效率的提升。它區別于網絡層面的互聯互通，而是以人為本的應用層面的融合與協同，是更高一個層次的理念，新一代通信與IT產業。

統一通信采用IP技術，在傳輸語音和數據時并不采用傳統的通信方式，可以有效降低通信成本，而統一通信系統中的語音、視頻和IP通信產品和應用能夠幫助企業更加有效地進行通信，因為該解決方案能夠做到：精簡業務流程；及時、準確地獲取資源；提高盈利能力。與之對應的是在“通信世界”中各式各樣的“認證身份”：電子郵件地址、即時消息賬號、辦公電話號碼及各種密碼等，并且這些通信應用之間由于無法融合而彼此形成了信息孤島，造成了資源的浪費以及使用的不便。但是，對大多數企業來說，目前的通信系統比以往任何時候都復雜，網絡方面，有無線通信、互聯網、語音網和有線網等；應用上有語音、視頻、數據等等；在設備上，則有辦公電話、移動電話、筆記本電腦、傳真、電子郵件等等。

從另一方面講，統一通信是一個理念，是一個方法，是一個方向，是一個解決方案，而并非一個簡單的產品。它的最終目標不是為企業增添時尚有趣的擺設，而是要真正提高企業的核心競爭力。但是每個企業由于所在行業的不同，他們的工作流程和模式又各不相同，因此根據企業的工作特點為其提供一個量身定制的個性化解決方案至關重要。統一通信需要的不再是簡單停留在基于桌面上的融合通信，其生命力在于切實的服務于企業，真正幫助企業有效的改善業務流程、減少人為延遲、提高員工的效率，提升核心競爭力。

UC三大優勢

在光通信領域，更大的帶寬、更長的傳輸距離、更高的接收靈敏度，永遠都是科研者的追求目標。盡管波分復用（WDM）技術和摻鉺光纖放大器（EDFA）的應用已經極大的提高了光通信系統的帶寬和傳輸距離，伴隨著視頻會議等通信技術的應用和互聯網的普及產生的信息爆炸式增長，對作為整個通信系統基礎的物理層提出了更高的傳輸性能要求。

相干光通信工作原理是什么？

在發送端，采用外調制方式將信號調制到光載波上進行傳輸。當信號光傳輸到達接收端時，首先與一本振光信號進行相干耦合，然后由平衡接收機進行探測。相干光通信根據本振光頻率與信號光頻率不等或相等，可分為外差檢測和零差檢測。前者光信號經光電轉換后獲得的是中頻信號，還需二次解調才能被轉換成基帶信號。后者光信號經光電轉換后被直接轉換成基帶信號，不用二次解調，但它要求本振光頻率與信號光頻率嚴格匹配，并且要求本振光與信號光的相位鎖定。

相干光通信的主要優點

首先講講概念

程控交換機，全稱為存儲程序控制交換機（與之對應的是布線邏輯控制交換機，簡稱布控交換機），也稱為程控數字交換機或數字程控交換機。通常專指用于電話交換網的交換設備，它以計算機程序控制電話的接續。程控交換機是利用現代計算機技術，完成控制、接續等工作的電話交換機。

設備類型

數字程控交換機分為長途交換機，本地交換機等。另外還有專用于信令網和智能網的類型。

我們所謂的光貓，是泛指將光以太信號轉換成其它協議信號的收發設備。光貓也稱為單端口光端機，是針對特殊用戶環境而設計的產品，它利用一對光纖進行單E1或單V.35或單10BaseT點到點式的光傳輸終端設備。

該設備作為本地網的中繼傳輸設備，適用于基站的光纖終端傳輸設備以及租用線路設備。而對于多口的光端機一般會直稱作“光端機”，對單端口光端機一般使用于用戶端，工作類似常用的廣域網專線（電路）聯網用的基帶MODEM，和有稱作“光MODEM”、“光貓”、“光調制解調器”。  有些人經常誤將光纖收發器或者光電轉換器當作光貓，其實這是一個錯誤的叫法。

光貓是光modem的俗稱，有著調制解調的作用。

光貓的構造和功能

例如基站至基站用一條48芯或者24芯的光纜連接，這樣就算是傳輸。

傳輸網定義：

傳輸網是用做傳送通道的網絡，一般架構在交換網、數據網和支撐網之下，用來提供信號傳送和轉換的網絡，屬于上述3種網絡的基礎網。傳輸網一般研究光纜光纖、銅線、信號放大器、接口、接頭、接口轉換器、微波系統、PDH、SDH、WDM、ASON及衛星等。

SONET是Bellcore于八十年代中期首先提出的用光導纖維傳輸的物理層標準。它被ANSI標準化并被CCITT推薦在全世界推廣。

我們可以用看待Ethernet雙絞線局域網作為機構網通信系統的同樣觀點，來看待SONET作為一個全球性通信系統的物理網。

SONET這是一種潛在的全球性網絡，在光纖上具有標準的數據傳輸率，并在世界范圍內被廣泛接受。SONET使世界各電話公司融為一體。

同步電路上的多路復用通道。這種結構提供了一個方法能準確地知道幀被定位在哪一個具體的通道上并且可以取出這些幀，而不用分路全部的多路傳送信號。這樣，網上有不同類型的通道(低速和高速)，用戶可進行多種路由選擇。

EPON技術由IEEE 802.3 EFM工作組進行標準化。2004年6月，IEEE 802.3EFM工作組發布了EPON標準——IEEE 802.3ah(2005年并入IEEE 802.3-2005標準)。在該標準中將以太網和PON技術相結合，在無源光網絡體系架構的基礎上，定義了一種新的、應用于EPON系統的物理層(主要是光接口)規范和擴展的以太網數據鏈路層協議，以實現在點到多點的PON中以太網幀的TDM接入。此外，EPON還定義了一種運行、維護和管理(OAM)機制，以實現必要的運行管理和維護功能。

EPON是一種新型的光纖接入網技術，它采用點到多點結構、無源光纖傳輸，在以太網之上提供多種業務。它在物理層采用了PON技術，在鏈路層使用以太網協議，利用PON的拓撲結構實現了以太網的接入。因此，它綜合了PON技術和以太網技術的優點：低成本；高帶寬；擴展性強，靈活快速的服務重組；與現有以太網的兼容性；方便的管理等等。

EPON接入系統特點

1、局端（OLT）與用戶（ONU）之間僅有光纖、光分路器等光無源器件，無需租用機房、無需配備電源、無需有源設備維護人員，因此，可有效節省建設和運營維護成本；

吉比特無源光網絡(Gigabit-Capable PON，GPON) 技術是基于ITU-TG.984.x標準的最新一代寬帶無源光綜合接入標準，具有高帶寬，高效率，大覆蓋范圍，用戶接口豐富等眾多優點，被大多數運營商視為實現接入網業務寬帶化，綜合化改造的理想技術。

GPON最早由FSAN組織于2002年9月提出，ITU-T在此基礎上于2003年3月完成了ITU-T G.984.1 和G.984.2的制定，2004年2 月和6月完成了G.984.3的標準化。從而最終形成了GPON的標準族。

基于GPON技術的設備基本結構與已有的PON類似，也是由局端的 OLT(光線路終端)，用戶端的ONT/ONU(光網絡終端或稱作光網絡單元 )，連接前兩種設備由單模光纖(SM fiber)和無源分光器(Splitter)組成的 ODN(光分配網絡)以及網管系統組成。

對于其他的PON標準而言，GPON標準提供了前所未有的高帶寬，下行速率高達 2.5Gbit/s，其非對稱特性更能適應寬帶數據業務市場。提供QoS的全業務保障，同時承載ATM 信元和(或)GEM幀，有很好的提供服務等級、支持QoS保證和全業務接入的能力。承載 GEM幀時，可以將TDM業務映射到GEM幀中，使用標準的 8kHz(125μs)幀能夠直接支持TDM業務。作為電信級的技術標準， GPON還規定了在接入網層面上的保護機制和完整的OAM功能。
